C-RID远程ID广播模块


C-RID

C-RID是一款由CUAV自主研发和制造的远程ID广播模块;它支持广播无人机ID、地面站信息及飞行数据等信息,并可通过QGC/LGC等地面站解析和设置无人机数据。它为无人机制造商及系统集成商实现无人机产品唯一识别码(又名远程ID)提供了一种解决方案。

[!NOTE] 它适合需要远程ID或无人机产品唯一识别码的用户群体。控制器需要运行带有远程ID的功能特殊固件(一般需要集成商自己编译)。

产品特征

  • 无人机合规必备唯一产品识别码广播模块
  • 基于中国(GB/T 41300-2022、GB42590-2023)、欧盟(prEN 4709-002 标准)及《ASTM F3411−22a标准》为设计蓝本
  • 国产双核MCU、突破性能边界
  • 远距离广播,覆盖面更广
  • 轻量化设计,尺寸小巧
  • 支持DroneCAN总线与UART串口通信
  • 配合LGC地面站对广播数据进行设置与解析
  • ArduRemoteID开源固件

硬件参数

类别 参数
处理器 Xtensa® 32 位 LX7 双核处理器
发射功率 20 dBm
通信频率 2.4GHz
通信模式 WiFi 或蓝牙广播
通信距离 >300M
协议 DroneCan,UART(MAVLINK)
固件 ArduRemoteID
(支持 OTA 在线升级)
Ports 1 x CAN(4 针 GH1.25)
1 x UART (4 针 GH1.25)
1x ANT (MMCX)
外壳 航空铝合金
工作电压 4.7 V ~ 5.2 V
LED(主)状态 灭:未连接或未工作
红色常亮:配置未完成 (未达到解锁条件)
绿色常亮:配置成功,可解锁
重量 15.5g

采购

CUAV天猫旗舰店

尺寸与引脚定义

C-RID

设置

C-RID远程模块需要搭配控制器针对远程ID开发的固件使用,务必按照远程ID指南编译您的固件。

如果您只是想要测试及验证远程ID系统,请下载支持远程DID的控制器固件(联系CUAV工作人员)

[!NOTE] 为防止GCS错误的加载了固件破坏远程ID系统,远程ID固件设置了特殊的板子ID编码,您无法通过地面站刷写固件。

刷写控制器固件

可通过STM32cubeProgrammer软件进行固件烧录。

[!TIP] 系统需要同时更新bootloader,刷写带有bootloader的固件。

硬件连接

安装C-RID的天线,并将其安装至飞行器的合适位置,并按照以下一种安装方式连接,并设置控制器参数。

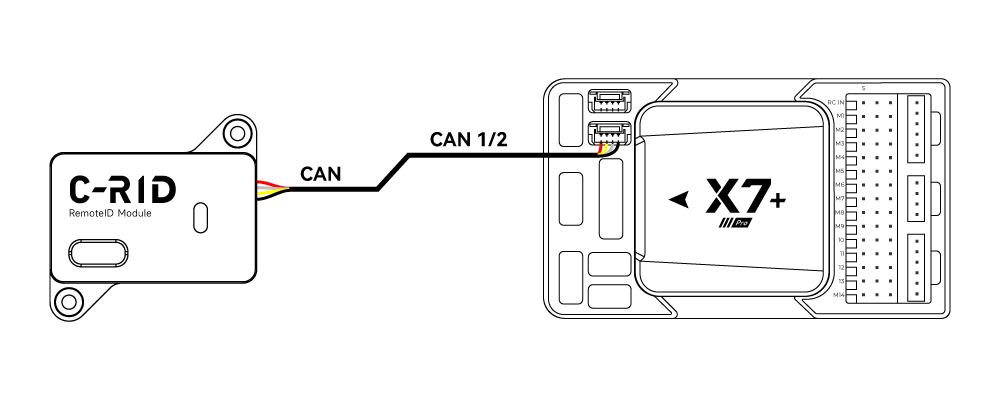

推荐连接方式(CAN)
使用CAN线将C-RID连接至控制器。

C-RID

CAN_P1_DRIVER=1(First driver)          //启用CAN总线1
CAN_P2_ DRIVER=1(First driver)        //启用CAN总线2
DID_ENABLE=1(Enable)                  //启用远程ID功能
DID_CANDRIVER= 1                    //远程ID数量
DID_MAVPORT= -1                    //关闭远程ID mavlink串口
重启控制器

备选UART连接

将C-RID连接至控制器TELEM1/2。

C-RID

DID_ENABLE=1(Enable)              //启用远程ID功能
DID_CANDRIVER= 0                 //远程ID数量
DID_MAVPORT= X               //X为连接C-RID的串口号

系统配置指南

下图描述了整个系统配置流程;您也可以下载C-RID远程ID模块说明书获取完整的配置教程。

C-RID

更多信息
