CUAV ONE BOX 一体化链路
概述
ONE BOX 是由 CUAV 自主开发针对 Mavlink 飞行控制器的图传数传一体化接收机
内置 500 mW SIK 数传（915Mhz / 433Mhz）
内置 5.8 G、42 通道 高灵敏度视频接收机
内置 OLED 128 * 64 显示屏及微处理器，可以显示飞行状态及视频状态
通过 Micro USB 接口接入手机或者电脑可以同时获得实时飞行视频以及无人机 Mavlink 数据
相对与数字链路，它有很多优势
它更简单
可以使用原来的数传和视频发射机
使用一根 OTG USB 线即可连接手机和电脑
它更便捷
- 体积仅有 49 mm * 39 mm 尺寸（一个普通手机的三分一尺寸）
他更便宜
- 售价仅需 399 元
系统通讯框架图

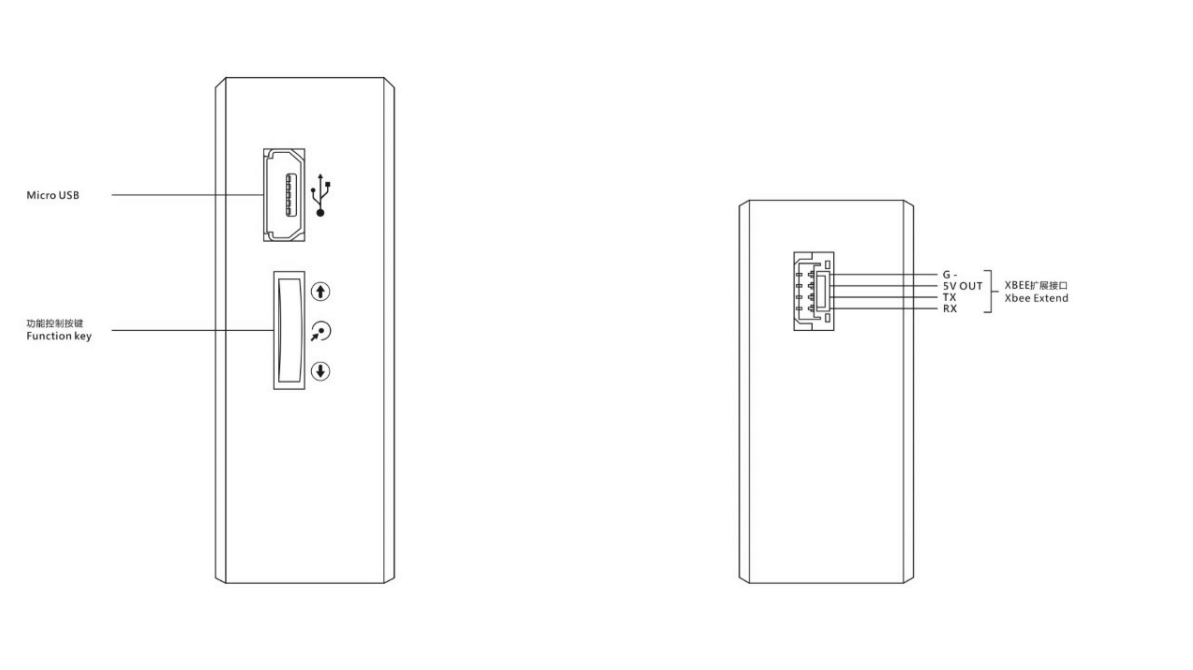

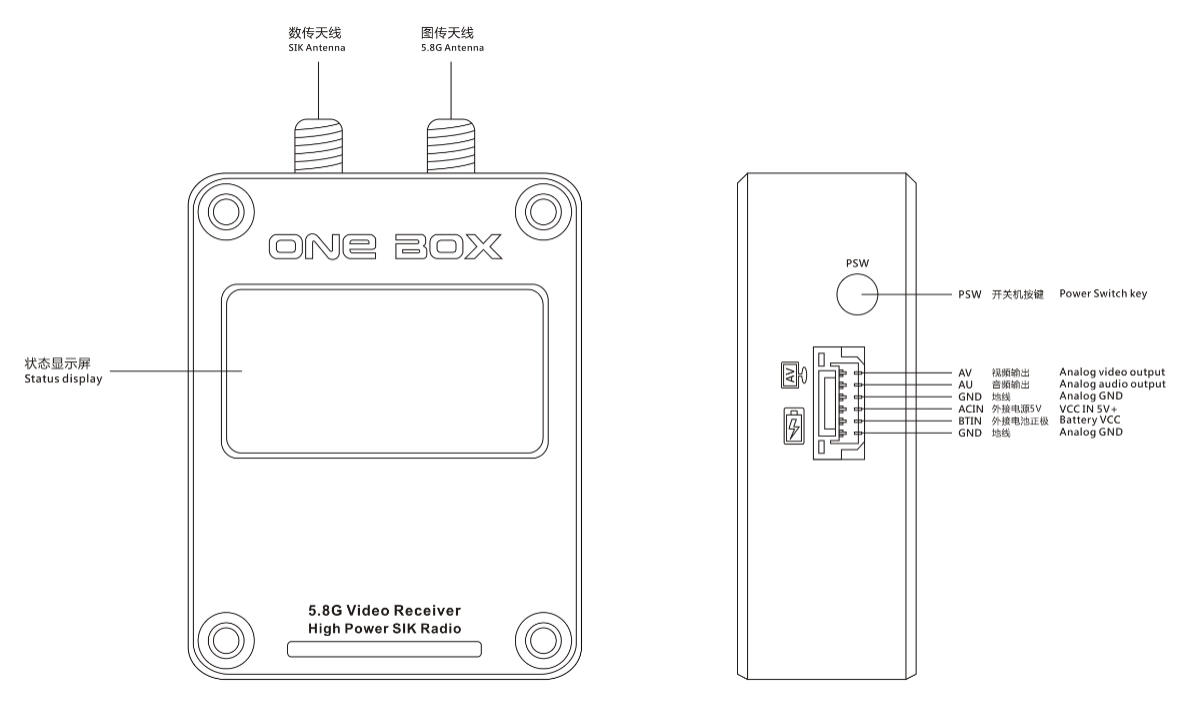

认识 ONE BOX
技术规格
| 硬件规格 | |
|---|---|
| SIK数传频率 | 915 MHz 或 433 MHz |
| SIK数传发射功率 | 500 MW |
| 数传通讯距离 | 1-2 km * 无遮挡无干扰环境 |
| 视频接收机频率 | 5.8 GHz |
| 视频接收机通道 | 32 通道 |
| 视频接收机距离 | * 视发射机功率和环境 |
| 视频接收机灵敏度 | -90 ~ +5 dBm |
| 标配天线增益 （数传） | 3 dBi |
| 标配天线增益（5.8G） | 5 dBi |
| 视频输入及输出标准 | 模拟 AV |
| 视频分辨率 | 640 * 480 |
| 工作环境和物理参数 | |
| 电池容量及工作时长 | 外接 3.6V 2200mAh 工作时长：3 - 5 小时 |
| 天线接口 | SMA 外螺纹内针 |
| 工作电压 | 5V +/- 0.25 |
| 充电电压 | 5V +/- 0.25 |
| 工作电流 | Max 5V 700 mA |
| OLED 显示屏分辨率 | 白色 128 x 64 |
| 工作温度 | -10 ~ 50° |
| 尺寸 | 49mm * 39mm * 17.5mm(不含天线) |
| 重量 | 30 g （不含电池） |
| 工作时温度 | 40 ~ 50° |

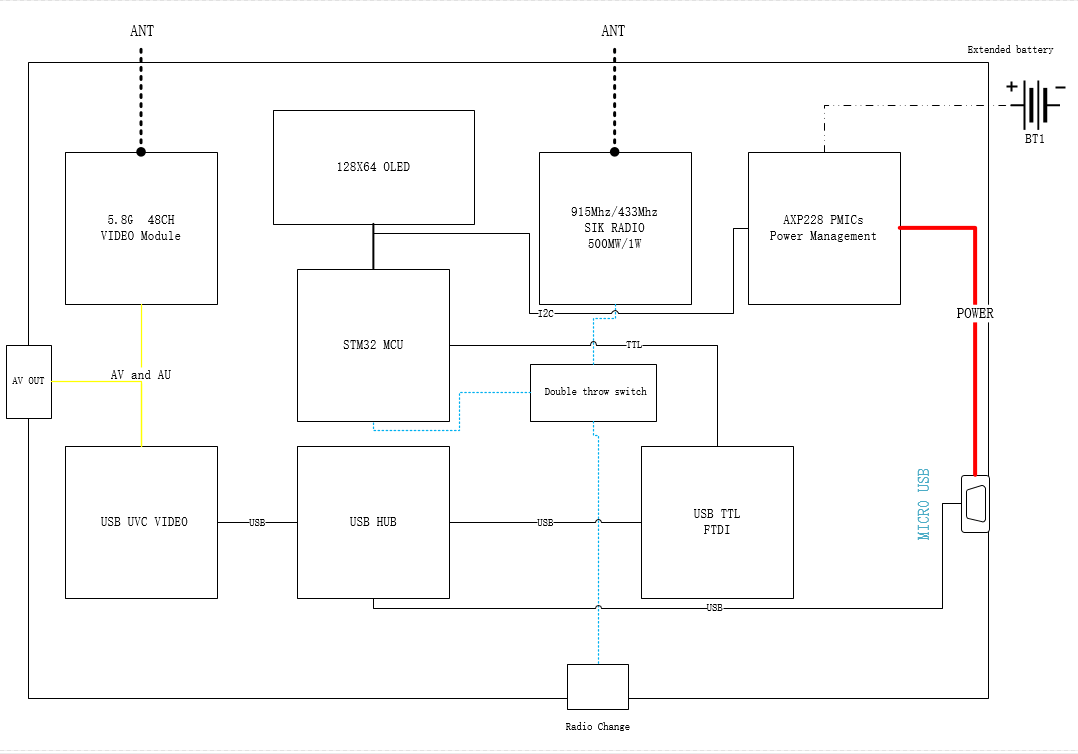

硬件框架图
