配置指南

[!Tip] P8出厂时已经配置完成，一般使用场景为即插即用；如果您有特殊需求可以根据下方说明配置。

驱动程序

如果通过USB连接后提示电脑没有驱动程序，如下图显示：

P900

则需要下载驱动程序（CP2102)并解压后安装。

[!NOTE] Windows 64位系统安装CP210xVCPInstaller_x64.exe程序，32位系统安装CP210xVCPInstaller_x86.exe，对于MAC等系统可以在搜索引擎中CP2102的驱动程序。

进入配置模式

  • 下载串口助手工具或其它串口调试软件并安装。
  • 将数传通过USB接入电脑，打开串口助手软件。

方法1:

  • 选择数传USB COM口，波特率9600；数据位8，校验位none，停止位1，发送和接收均使用ASCII。

  • 使用镊子等工具同时按住CONFIG和RESET键，然后先松开RESET键，再松开CONFIG按键。 方法2

  • 选择数传USB COM口，波特率设为模块当前波特率（出厂默认为57600）；数据位8，校验位none，停止位1，发送和接收均使用ASCII；并发送以下指令:

    +++

    [!NOTE] 方法2推荐使用SSCOM串口调试助手，部分串口助手无法发送该指令；该指令不需要enter回车键换行。

  • 串口助手弹出NO CARRIER ok提示即为已进入AT配置模式。

P900

在串口助手中填入参数后，点发送，就可以完成配置（配置成功后面都带有ok）

[!NOTE] 每个AT指令都需要按Enter回车键换行（包括最后一个指令）。

常用参数说明：

P8 SET P8 SET

[!NOTE] 查询当前配置可使用AT&V指令。

点对点通信配置

点对点模式只需复制下方参数粘贴至串口助手后，按回车键再点击发送，就可以完成配置（配置成功后面都带有ok）

P8 SET

主机设置（地面端） 参数限制：

  • ATS105范围：1
  • ATS140范围：2 ~ 65535
  • 以下参数说明
  • 设为主机模式、波特率为57600、空速为276000、网络IP725527、发射功率1000MW、设备地址1、目标地址2。
    AT&F6
ATS102=2
ATS103=4
ATS104=725527
ATS108=30
ATS105=1
ATS140=2
AT&W
    从机设置（天空端） 参数限制：
  • ATS105范围：2 ~ 65535
  • ATS140范围：1
  • 以下参数说明 设为从机模式、波特率为57600、空速为276000、网络IP725527、发射功率1000MW、设备地址2、目标地址1。
    AT&F7
ATS102=2
ATS103=4
ATS104=725527
ATS108=30
ATS105=2
ATS140=1
AT&W

    带中继的点对点参数配置

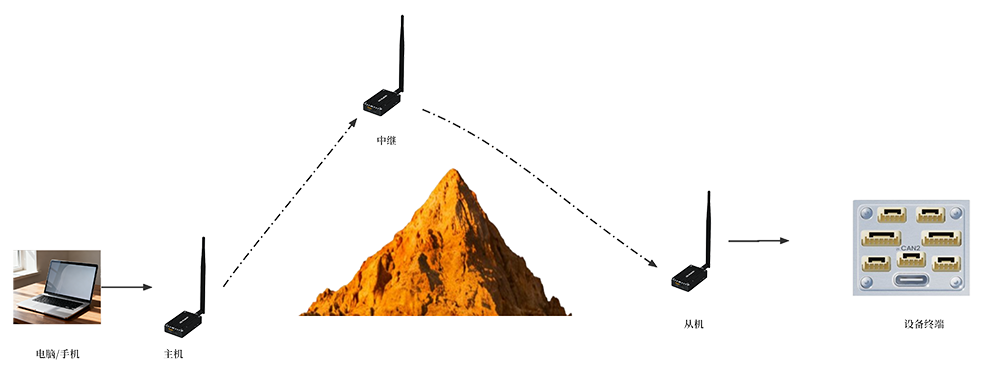

P8 SET

主机设置（地面端） 参数限制：

  • ATS105范围：1
  • ATS140范围：2 ~ 65535
  • 以下参数说明
  • 设为主机模式、波特率为57600、速率为276000、网络IP725527、发射功率1000MW、设备地址1、目标地址2。
    AT&F6
ATS102=2
ATS103=4
ATS104=725527
ATS108=30
ATS105=1
ATS140=2
ATS141=1
AT&W
    从机设置（地面端） 参数限制：
  • ATS105范围：1
  • ATS140范围：2 ~ 65535
  • 以下参数说明
  • 设为主机模式、波特率为57600、速率为276000、网络IP725527、发射功率1000MW、设备地址2
    AT&F7
ATS102=2
ATS103=4
ATS104=725527
ATS108=30
ATS105=2
ATS118=3
ATS140=1
AT&W
    中继机设置（天空端） 参数限制：
  • ATS105范围：2 ~ 65535
  • ATS140范围：1
  • 以下参数说明 设为从机模式、波特率为57600、速率为276000、网络IP725527、发射功率1000MW、设备地址2、
    AT&F7
ATS101=1（中继）
ATS102=2
ATS103=4
ATS104=725527
ATS108=30
ATS105=3
ATS118=1
ATS140=1
AT&W

    点对多点通信配置

点对多点模式只需复制下方参数粘贴至串口助手后，按回车键再点击发送，就可以完成配置（配置成功后面都带有ok）

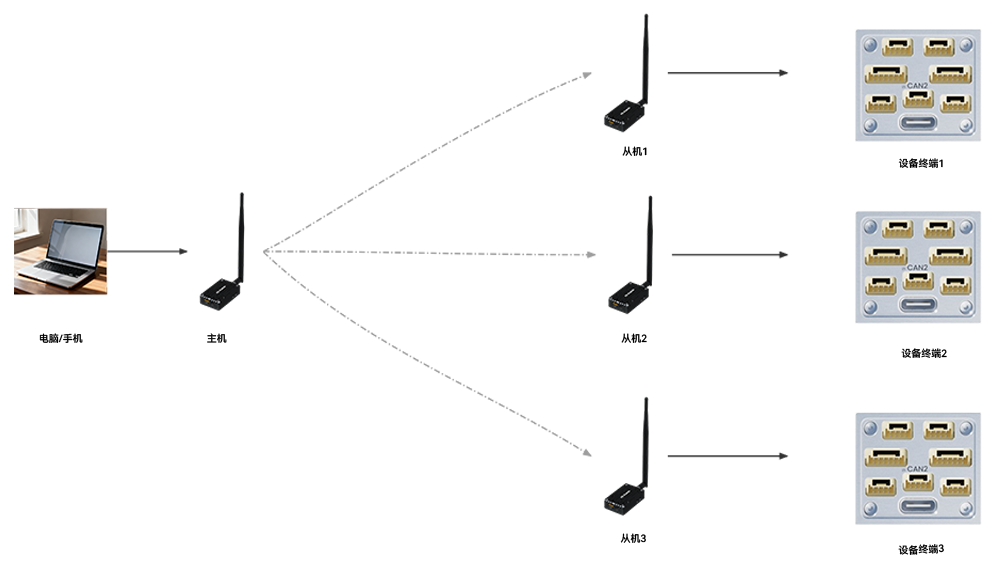

P8 pmp

主机设置

  • 参数限制：
  • ATS105范围：1
  • ATS140范围：65535
  • 以下参数说明
  • 设为主机模式、波特率为230400、速率为340000bps、网络IP725527、发射功率 1000MW、设备地址1、目标地址65535。
    AT&F1
ATS102=0
ATS103=5
ATS104=725527
ATS108=30
ATS105=1
ATS118=3
AT&W
    从机1设置 参数限制： ATS105范围：2 ~ 65535（不能与其它从机相同） ATS140范围：1 以下参数说明 设为从机模式、波特率为230400、速率为340000bps、网络IP725527、发射功率1000MW、设备地址2、目标地址1。
    AT&F2
ATS102=0
ATS103=5
ATS104=725527
ATS108=30
ATS105=2
ATS140=1
AT&W
    从机2设置
  • 参数限制：
  • ATS105范围：2 ~ 65535(不能与其它从机相同）
  • ATS140范围：1
  • 以下参数说明
  • 设为从机模式、波特率为230400、速率为340000bps、网络IP725527、发射功率1000MW、设备地址3、目标地址1。
    AT&F2
ATS102=0
ATS103=5
ATS104=725527
ATS108=30
ATS105=3
ATS140=1
AT&W

从机3设置

  • 参数限制：
  • ATS105范围：2 ~ 65535(不能与其它从机相同）
  • ATS140范围：1
  • 以下参数说明
  • 设为从机模式、波特率为230400、速率为340000bps、网络IP725527、发射功率1000MW、设备地址4、目标地址1。
    AT&F2
ATS102=0
ATS103=5
ATS104=725527
ATS108=30
ATS105=4
ATS140=1
AT&W

更多从机设置方法以此类推。

频点设置

[!NOTE] 非必要不要修改它；仅当主机与从机配置一致但仍无法通信时，请检查通信频点设置是否一致；不一致将无法通信（最多可设置50个频点）

查询频点指令：

ATP0?

修改频点发送指令(以出厂默认为例）：

ATP0=
840.000000
840.500000
841.000000
841.500000
842.000000
842.500000
843.000000
843.500000
844.000000
844.500000
845.000000
840.000000
840.500000
841.000000
841.500000
842.000000
842.500000
843.000000
843.500000
844.000000
844.500000
845.000000
840.000000
840.500000
841.000000
841.500000
842.000000
842.500000
843.000000
843.500000
844.000000
844.500000
845.000000
840.000000
840.500000
841.000000
841.500000
842.000000
842.500000
843.000000
843.500000
844.000000
844.500000
845.000000
840.000000
840.500000
841.000000
841.500000
842.000000
842.500000
