扩展ONE BOX功能详解
概述
ONE BOX 主要为以下几个功能：
使用场景选择
外挂电池支持
自动搜频
手动选频
显示飞行状态及系统信息
扩展 XBEE 数传
输出 AV 信号，外接显示器
使用场景选择
功能概述
ONE BOX 设计了 2 种使用场景：
1 电脑设备：同时开启 2 个 USB 设备，让电脑同时发现 UVC 及 FTDI 设备
电脑没有兼容性问题，所以同时让 2 个 USB 设备使能
2 安卓设备： 当数传有数据过来，地面站并成功连接后，UVC 视频驱动才开启
让 FTDI 设备先使能，然后再使能 UVC 设备
从而避免某些安卓设备无法一下子发现 2 个 USB 设备
如何使用
每次通电进入系统后，都会有选择菜单，选择对应的常见模式即可。

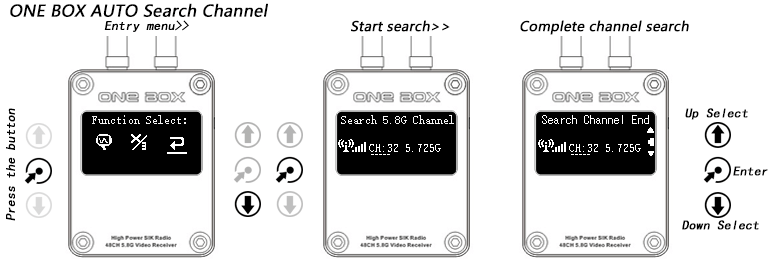

自动搜频
功能概述
ONE BOX 设计了一种闪电搜频功能，自动搜索和扫描当前环境存在视信号的频频道和信号强度，并在屏幕显示对应频道和信号强度
如何使用
按一下功能键的 中间确认键 调出 功能菜单 选择 自动搜频功能图标 按确认键
ONE BOX 会开始自动搜频，大概 15 秒就会完成 42 个频道的搜索，最强信号的频道会自动排在首位
按 确认键 选择当前频道或者拨动 方向键 选择下一个频道 / 上一个频道
手动选频
功能概述
除了自动搜频外，还提供了手动选择频道的功能
如何使用
只要拨动上下功能键，既可选择频道

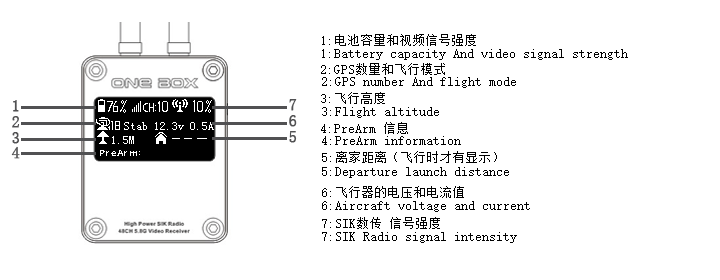

显示飞行数据和系统信息
ONE BOX 的 OLED 显示屏主要有 2 种显示模式：
正常状态：已经成功连接到飞控时的显示
扩展 XBEE 或者其他 TTL 数传
功能概述
ONE BOX 内置了一个通道切换器，可以将内置的 SIK 通道切换到 RADIO 扩展接口上面
从而支持其他 TTL 数传，如 XBEE
如何使用：
按 功能键 -> 确认键
调出一级菜单
选择 XBEE / 3DR 图标，进入
选择 XBEE 数传， 确认就是使用外部数传
快速充电
功能概述
ONE BOX 内置了一个 AXP228 电源管理芯片，理论值最大支持 2A 充电电流
如何使用
首先安装外置电池，同时插入 USB，然后长按 PSW 按键，关机进入快速充电模式
屏幕会显示一个充电状态和电池容量百分比
