X7 pro自动驾驶仪
X7 PRO是CUAV针对行业和工业领域应用而开发的顶级自动驾驶仪；其主要面向于工业无人机，比如长航时混动无人机、垂直起降无人机等。
其它特性
- 车规级ADI传感器以及工业级磁罗盘
- 内置减震，适应不同的工况
- 三组IMU，支持故障智能切换
- 支持温度补偿，IMU工作状态更佳
- 模块化设计，支持定制载板
- 支持USB_HS,下载日志/参数速度更快（需待程序支持）
- 支持更多的Dshot输出
- 专用的UAVCAN电源接口
硬件参数
| 硬件参数 | |
|---|---|
| 处理器 | STM32H743 |
| 传感器 | |
| 加速计 | ADIS16470/ICM-20649/BMI088 |
| 陀螺仪 | ADIS16470/ICM-20649/BMI088 |
| 电子罗盘 | RM3100 |
| 气压计 | MS5611*2 |
| 接口 | |
| UART串口 | 5 |
| I2C | 6（4个单独的i2c接口，两个集成在GPS/uart 4接口） |
| PWM输出 | 14（其中12路支持dshot协议） |
| 遥控器信号输入协议 | PPM/SBUS/DSM |
| RC IN | 1 |
| RSSI输入 | PWM或3.3V模拟电压 |
| CAN标准总线 | 2 |
| Power输入 | 2（Power A为普通ADC电源检测接口；Power C为CAN电流计接口 |
| 安全开关 | 1 |
| GPS接口 | 2（UART4可作为GPS2接口) |
| Debug | 1 |
| JATG | 1 |
| ADC | 1 |
| USB接口 | 1 |
| 支持机型 | |
| PX4固件 | 固定翼/3-8旋翼/直升机/VTOL垂直起降/无人车/无人船等 |
| 工作环境及物理参数 | |
| PM工作电压 | 4.5 ~ 5.5 V |
| USB电压 | 4.75 ~ 5.25 V |
| 伺服输入 | 0 ~ 36v |
| 工作温度 | -20 ~ 85°c |
| 重量 | 101g |
采购

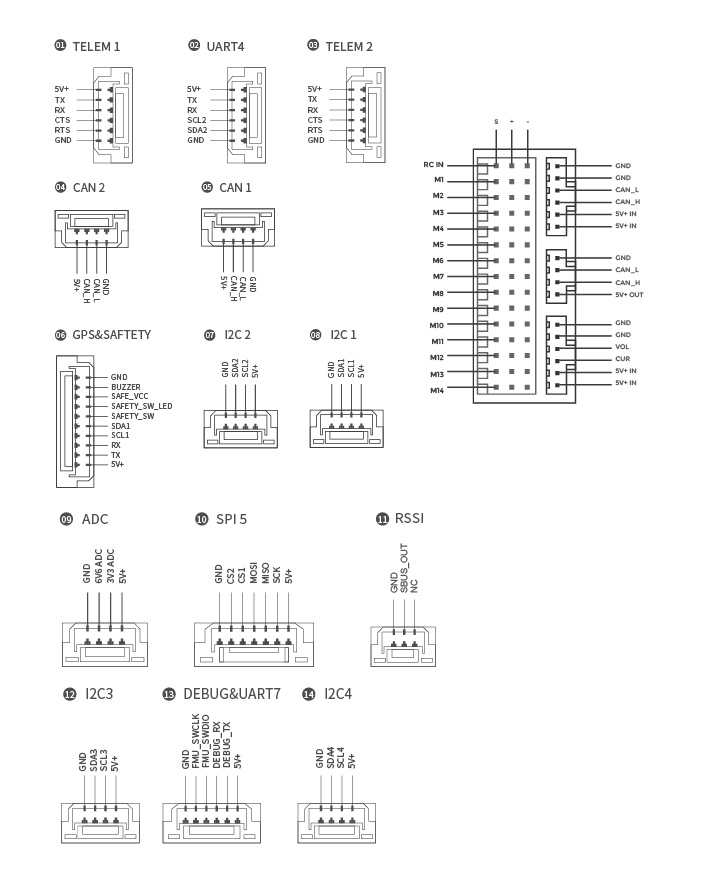

接口定义
X7 Pro自动驾驶仪采用与V5+相同的Pixhawk引脚标准，与Pixhack系列飞控定义不同，请尽量使用原装配线（绿色连接器为连接飞控端）。
ArduPilot固件编译命令
./waf configure --board CUAV-x7
./waf copter --upload
