快速布线
本快速布线指南介绍了如何为CUAV X7+自动驾驶仪供电并连接其最重要的外围设备。
硬件连接概况

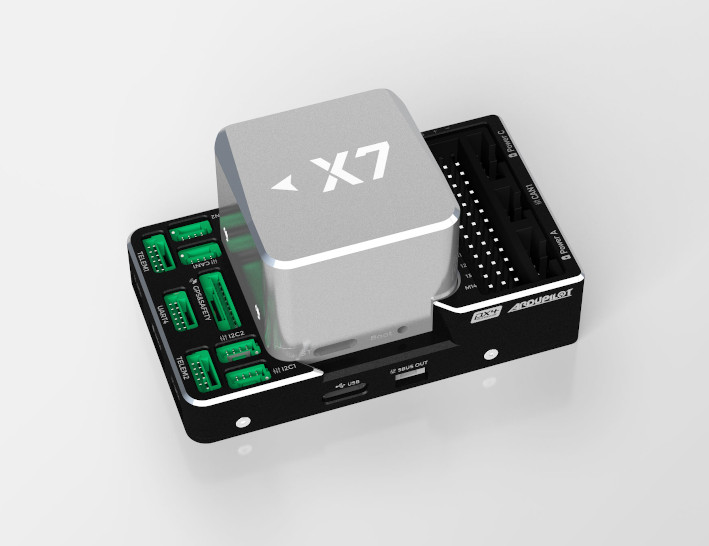

下图显示了X7+最重要的外设连接。
| 主要接口 | 功能及用途 |
|---|---|
| POWER A | 连接电源PM模块；具有电源输入&AD电压电流检测功能(默认使用该接口） |
| POWER C | 请将CAN PMU Lite连接到此接口；该接口连接UAVCAN电源模块 |
| GPS&SAFETY | 连接Neo Gps,它包含GPS、安全开关、蜂鸣器接口 |
| UART 4 | 可用于连接GPS,可作为第二个GPS |
| TELEM1/TELME2 | 连接数传等，用于MAVLINK交互数据 |
| TF CARD | 插入SD卡，可实现日志存储功能 |
| M1~M14 | PWM信号输出口，可用于控制电机或舵机；并且M1~M12还支持dshot协议 |
| DSU7 | 用于FMU芯片调试，读取DEBUG设备信息 |
| TYPE-C(USB) | 连接电脑，用于飞控与电脑的通信，比如烧录固件 |
| I2C1/I2C2/i2C4 | 连接外置指南针等I2C设备，用于飞控与I2C设备的通信 |
| CAN1/CAN2 | 连接CAN GPS等UAVCAN设备，用于飞控与UAVCAN设备的通信（比如连接NEO V2 pro uavcan GPS) |
| RC IN | 包含DSM、SBUS、RSSI信号输入接口，DSM接口可以连接DSM卫星接收机、SBUS接口连接SBUS遥控器接收机 |
| RSSI | 用于连接信号强度回传模块 |
机头朝向
[!NOTE] 默认情况下，箭头指向飞机前方，安装时保证箭头指向机架前方。如果飞控不以推荐/默认方向安装（比如空间限制），则需要配置飞行控制器方向(PX4固件点击 这里, Ardupilot固件点击这里).
GPS定位系统
我们推荐您使用UAVCAN GPS/RTK(比如 Neo 3 pro);您只需要将它连接到CAN 1/2接口；您也可以使用普通的GPS/RTK模块；将其连接到GPS接口即可；现在常用的GPS模块一般集成了GPS、罗盘、安全开关、蜂鸣器、LED状态灯。 GPS模块应装在支架上，并远离其它电子设备。安装方向朝向载机前方（NEO GPS箭头与飞控箭头方向一致）。
[!NOTE] X7+可能无法完全兼容其它制造商的普通GPS模块，如果您需要使用普通GPS请选用NEO 3；为更好的使用体验，我们推荐您使用UAVCAN GPS.
安全开关
NOTE 当您使用NEO系列GPS时，无需额外安装安全开关。
如果您在没有GPS的情况下飞行，您必须将开关直接连接到GPS1端口，以便能够对无人机进行解锁和飞行。（如果使用旧式6针GPS，请查看最下方接口定义进行改线）.
蜂鸣器
[!NOTE] 当您使用NEO系列GPS时，无需额外安装安全开关。
如果您使用其它制造商的普通GPS模块，可能会存在蜂鸣器无法工作的问题。您可能需要外接一个蜂鸣器替代它。
遥控器
为了您的飞行安全，建议您无论手动飞行还是自动飞行，请连接手持遥控器（可作为应急救机使用，除非您未熟练操作手持遥控器）。
下图显示了，您如何接入您的遥控器接收机（请找到套装内的杜邦线）
电源
X7+配带有CAN PMU SE模块，它支持3~14s的锂电池，请把模块的6pin连接器连接到飞控Power C接口。
NOET X7系列飞控默认参数配置好CAN电流计配置，您无需在软件上进行电池检测器配置；只需要将CAN PMU Lite连接到Power C即可。
遥测（数传）系统
使用遥测系统您可以通过地面站软件与无人机通信。监控和控制飞行中的无人机。 遥测系统机载端应连接到TELEM1/TELEM2接口.
SD卡
X7+在出厂时SD卡已经安装好，您无需进行安装。
电机
电机/伺服系统按照机身参考中为您的载机指定的顺序连接到M1~M14接口。
舵机供电

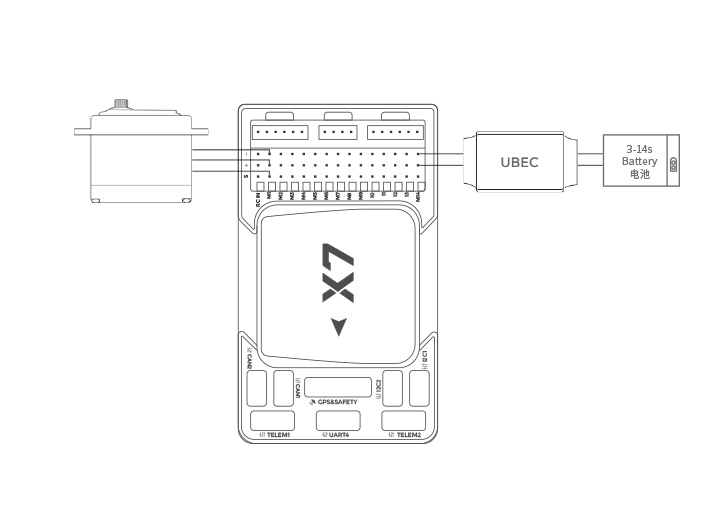

X7+的servo接口与飞控内部电源时完全隔离的，飞控不会为舵机供电；如果您需要为舵机供电，请将BEC连接到M1~M14的任意一列正负级中（M1~M14的正负时相通的）；然后将舵机接入即可。
[!NOTE] X7+添加了对Servo输入电压检测，最大最大支持10V。
