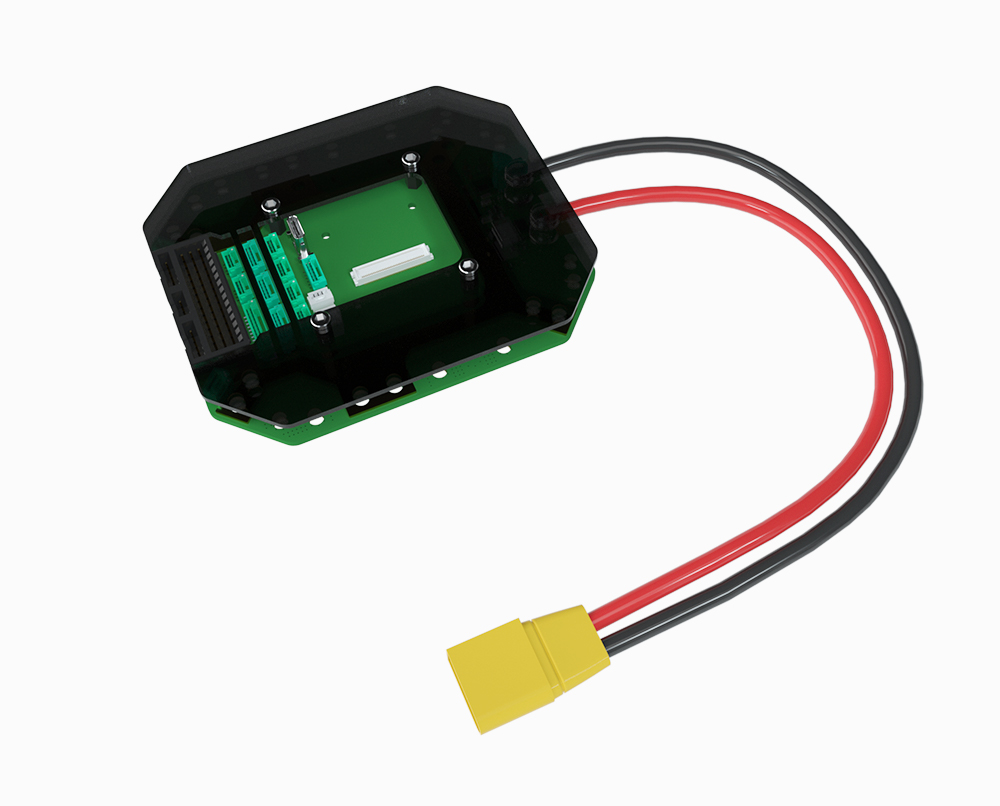

CAN PDB多功能自动驾驶仪载板
CAN PDB是CUAV自主研发的智能控制器载板，可以为控制器提供丰富的接口并集成电源管理模块与分电板功能，支持14-60V电压输入。得益于超厚铜和加厚镀锡PCB，可以为任意设备提供高达110A的持续工作电流。自研的ITT算法使其能够在复杂的工作环境下保持良好的高精度电源测量状态，误差小于0.1A/0.05V。
TIP
CAN PDB搭配V5+、X7+、X7+ Pro等控制器的Core使用。不支持Pixhawk V6X等控制器。
产品特色：
1.提供一个12V4A和一个可调式BEC输出(5V/7.4V/8.2V)，可为无人系统常用规格的舵机和设备供电。
2.物理K1开关实现5V和3.3V PWM信号输出切换，提高PWN抗干扰能力。 3.支持14~60V超宽电压输入。
4.精准测量电压电流，110A内电流准确度0.1A，电压准确度0.05V。
5.Droncan智能电源管理系统，智能监测电池电量、电压及电流。
6.超厚铜和加厚镀锡PCB，有效减小大电流下电路内阻引起的发热。
7.超低压降10路主电源输出。
8.运行ITT算法，提升各种温度下电源检测的精准度。
数据表
| 数据表 | |
|---|---|
| 处理器 | STM32F4 |
| 输入电压 | 14-60V(4-14S Lipo) |
| 测量电流范围 | 0-110A |
| 最大输出功率 | 6000W（持续120s） |
| 最大稳定输出功率 | 5500W |
| Core | V5+/X7/X7 Pro/X7+/X7+ Pro |
| 机型 | 固定翼/VTOL垂直起降固定翼/3-12轴多旋翼/ 直升机/无人车/无人船等 |
| 支持固件 | ArduPilot 4.0.0及以上版本 Px4原生固件1.11.0及以上版本 |
| 工作温度 | -20~+100℃ |
| 尺寸 | 12.8cm（长）×10cm（宽）×1.2cm(高) （安装X7+/X7+PRO后高度是4.5cm 安装V5+后高度是3.9cm） |
| 重量 | 200g(含线材) |
| 线材长度 | 30cm |
| 接口 | |
| V_OUT | 5V(默认)/7.4V/8.2V(最大支持4A负载) |
| Servo VCC | 5V(默认)/7.4V/8.2V(最大支持8A负载） |
| 12V OUT | 最大4A |
| USB | 1 |
| UART1 | 5(gps/uart4/telem1/telem2/debug) |
| CAN | 2 |
| I2C | 3 |
| SBUS/DSM IN | 1 |
| PPM IN | 1 |
| Servo（伺服) | 14 |
| ADC3.3 | 1 |
| ADC6.6 | 1 |
| SBUS outs | 1(当使用X7+/X7+pro core时该接口无效) |
| RSSI | 3.3V模拟电压 |
| DSU7 | 1 |

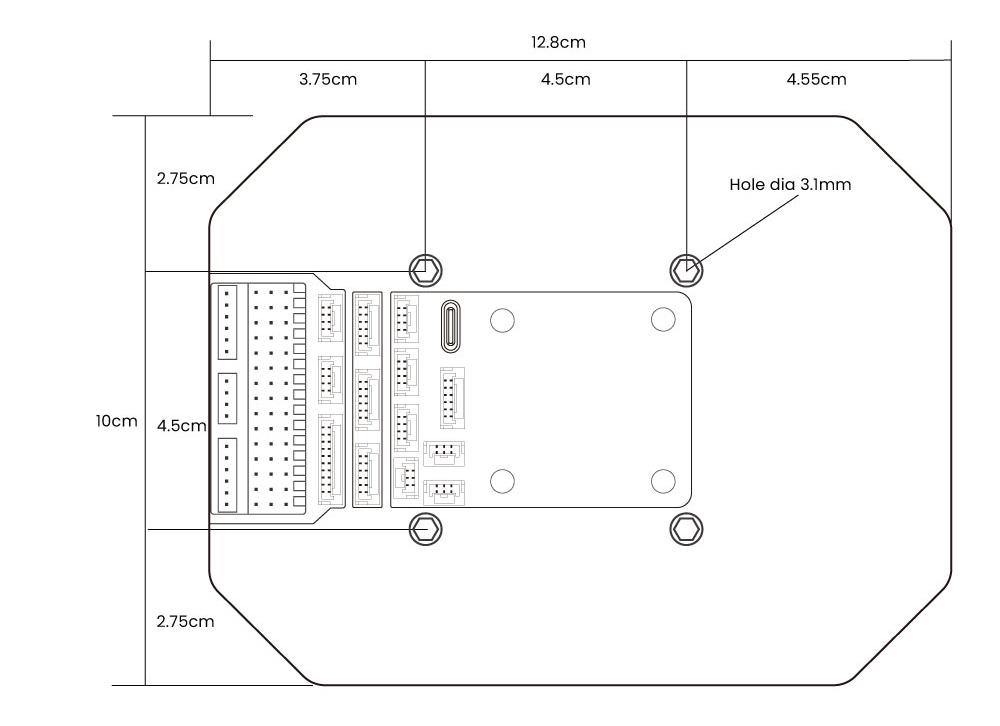

尺寸
电源LED状态灯
- 绿色闪烁:每节电池电压4.0~4.3V
- 黄色闪烁：每节电池电压低于4.0V但高于3.7V
- 红色闪烁：每节电池电压低于3.5v
NOTE
依据初始电压判别电池节数，当您上电时每节LiPo电压低于3.7V，可能会误判电池节数。

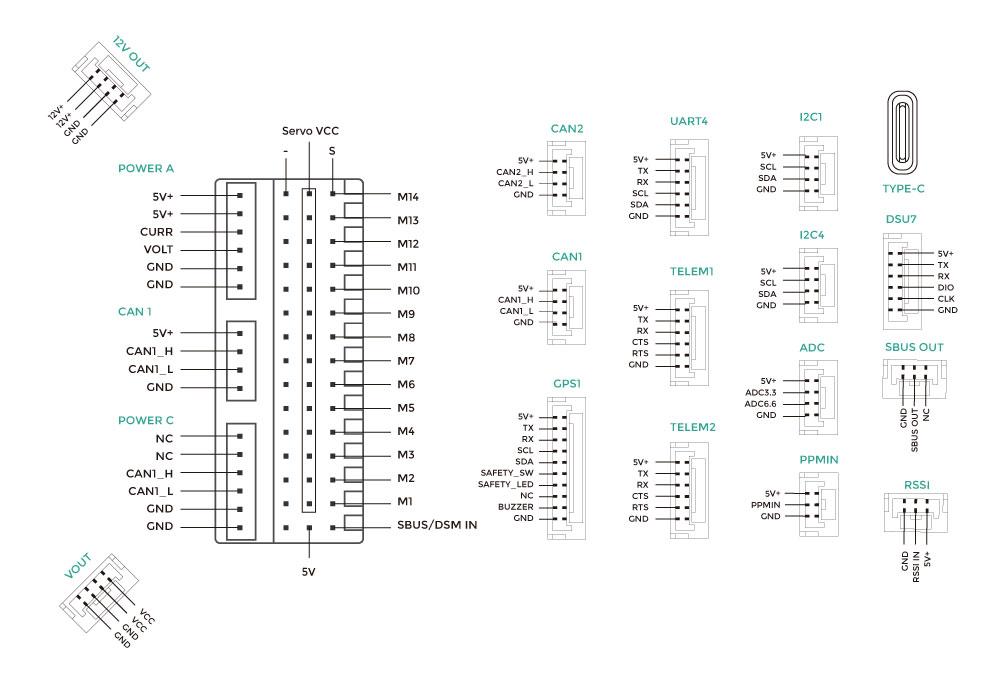

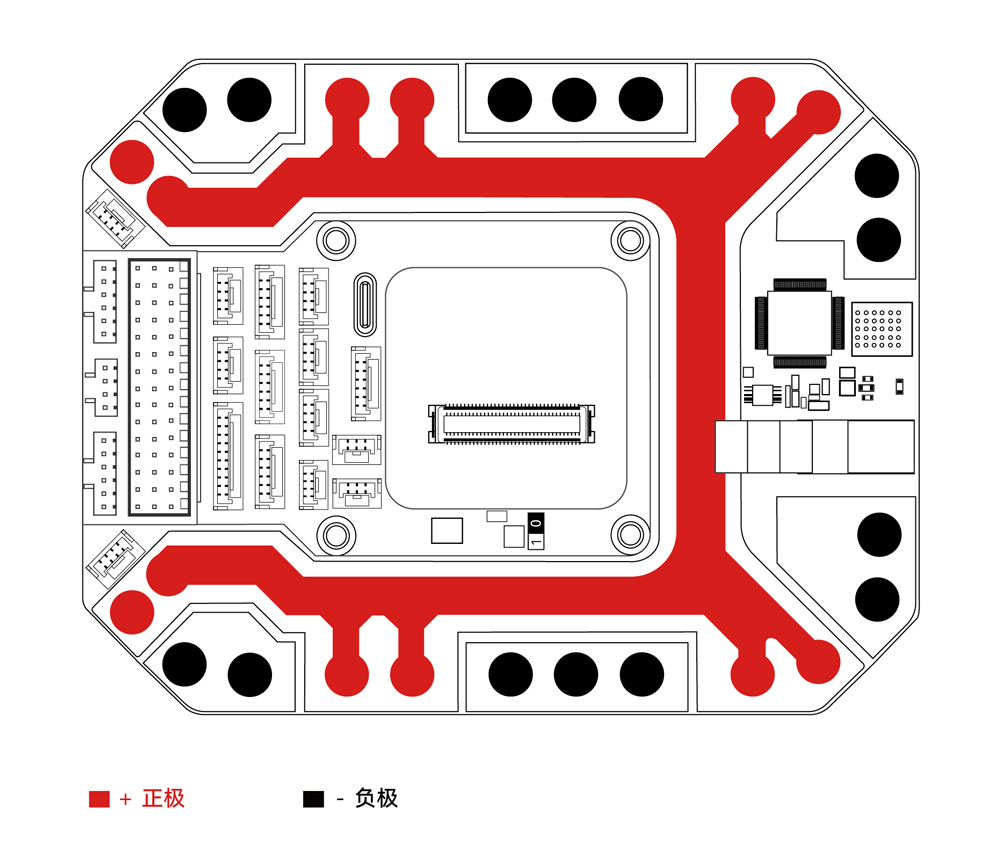

接口定义
TIP
引脚定义图与实物接口布设方向一致。
VOUT与Servo VCC

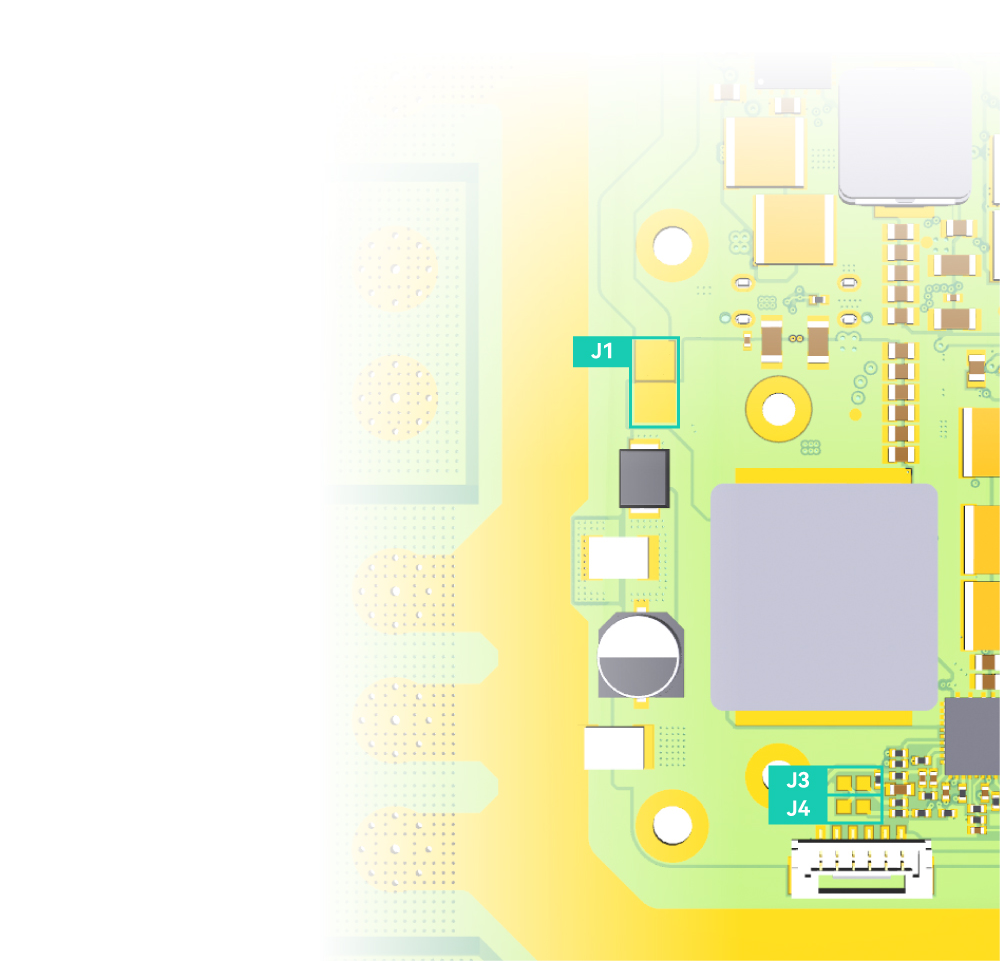

如果您需要CAN PDB为固定翼舵机等设备供电，请焊接JP1，它将连通VOUT电路，从而获得5V/7.4V/8.2V电源。
NOTE
出厂配置JP1/JP3/JP4均为悬空，此时Servo_vcc(图中黑色框）为独立电路，电压为0V。当短接JP1时，Servo_vcc连通VOUT电路，电压为5V；当JP3短接时，VOUT电路电压变为7.4V；当短接JP3和JP4时，VOUT电路电压变为8.2V。
5V PWM
TIP

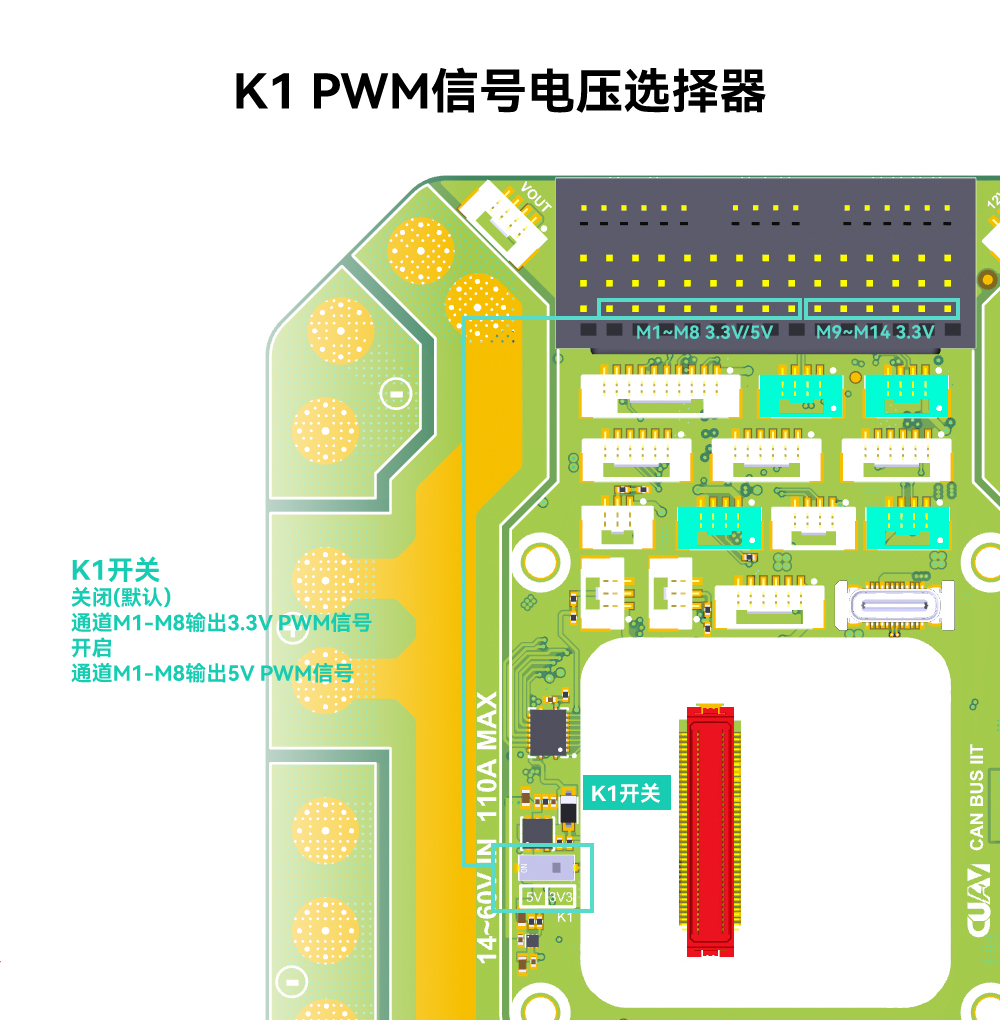

当使用支持5V PWM控制信号的电调时，开启K1开关，控制器M1-M8输出5V PWM控制信号，可以有效的提升抗干扰能力。
