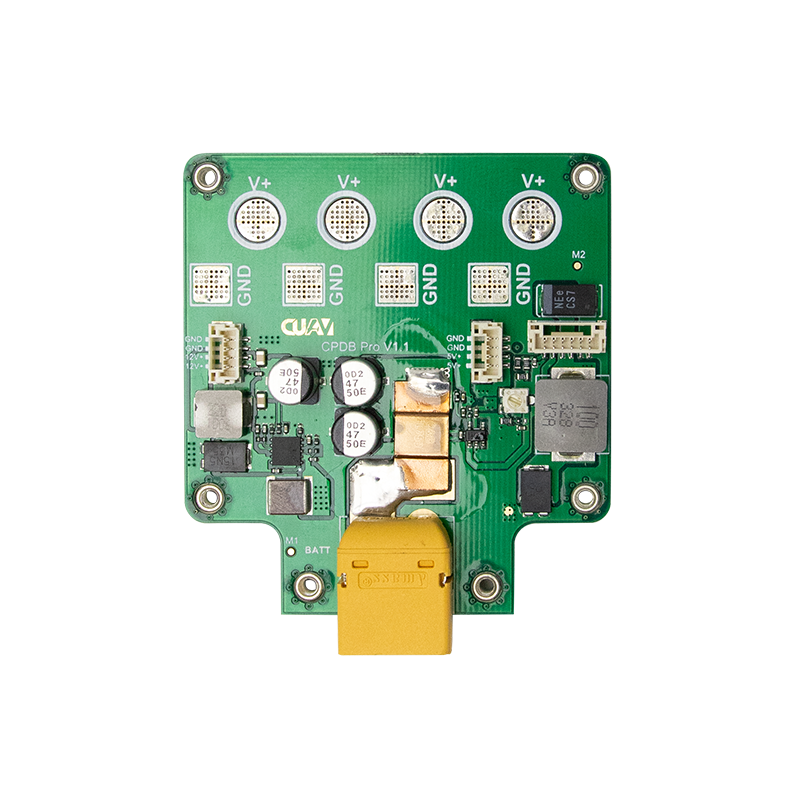

CPDB Pro电源管理模块
CPDB Pro 是集成电源管理模块的分电板，具有精度高、工作电压高的特点，主要应用于多旋翼载具。
产品特征
- 支持 10~60V 输入（3S-14S 电池）
- 更精准的电压电流检测
- 最大 5A 电源输出
- 最大可测电流 60A，最大输出电流 60A
- 提供 5V 5A 与 12V 4A 接口
主要功能：
- 提供 5V 和 12V 双路 BEC，可同时为控制器及吊舱等任务设备供电
- 检测当前电压，输出模拟信号给控制器
- 检测当前电流，输出模拟信号给控制器
- 最多可同时输出 8 组电源（电压约等于电池电压）
技术参数
| 项目 | 参数 |
|---|---|
| 工作电压 | 10~60V（3-14S LiPo） |
| 最大电流 | 60A |
| 电流误差 | ±0.2A |
| 电压误差 | ±0.1V |
| 12V out | 4A |
| 5V out | 2A |
| FC Power | 5A |
| 电池接口 | XT60 |
| 12V out / 5V out / FC Power | GH1.25 |
| 重量 | 35g |

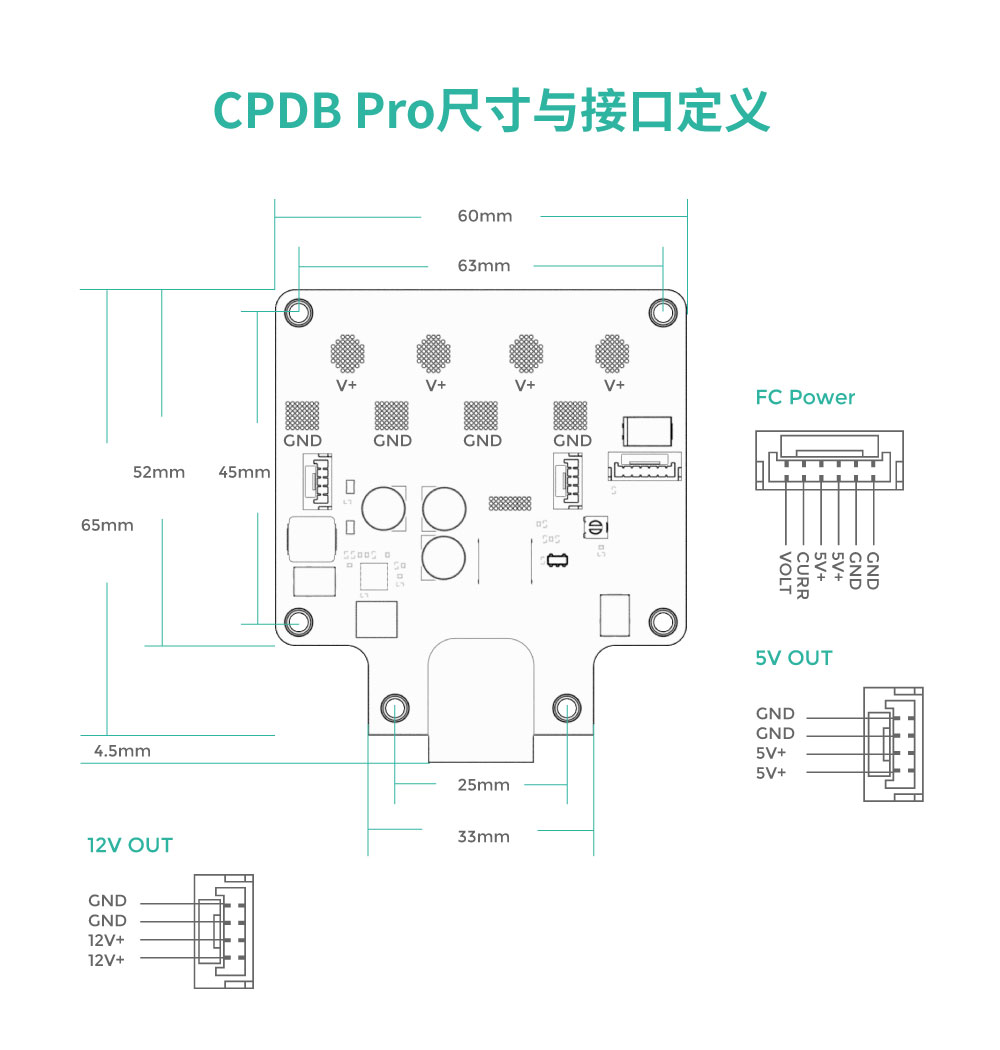

尺寸
电源管理设置
CPDB Pro 的电源管理设置与 HV PM 相同，详见电源监测器：
- ArduPilot：在 Mission Planner 中完成电池监测器设置与校准
- PX4：在 QGroundControl 中完成对应设置
NOTE
若使用 CUAV LGC 地面站，可直接将电源模块图标拖到对应监测器位置完成图形化配置。
