HV PM高精度高电压电源模块

HV PM 是 CUAV 独立研制的高压电源模块：

• 支持 10~60V 输入（3S~14S 电池）
• 高精度测量电压和电流
• 内置 5V 5A BEC
• 最大电流 60A

主要功能：

1. 提供 5V 电压输出、最大 5A 电流为控制器供电
2. 检测当前电压，输出模拟信号给控制器
3. 检测当前电流，输出模拟信号给控制器

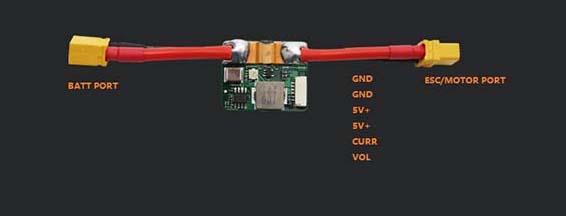

使用时带有芯片的一面朝向自己，左侧接电池，右侧接负载（电机/电调），6Pin 信号线接入控制器的 Power 接口。

技术参数

项目	参数
工作电压	10~60V（3-14S LiPo）
最大电流	60A
电流误差	±0.2A
电压误差	±0.1V
Power 输出	5.3V/4A
电池接口	XT60
Power 接口	GH1.25
尺寸	320 × 20 mm
重量	29g

电源管理设置

详见电源监测器：

• ArduPilot：在 Mission Planner 中完成电池监测器设置与校准
• PX4：在 QGroundControl 中完成对应设置
