使用日志评估PID
PID调试时，只通过肉眼直观感受；有些时候难以辨别调试的方向和预估的值。可以通过日志分析工具，可以快速准确的评估；特别是使用PID评估工具。
[!TIP] 使用PID评估工具需要在配置日志记录中开启fast attitude和PID记录。
- 下载日志文件进行分析或者取下SD卡日志文件
- 打开PID评估工具
- 点击“选择文件”，找到对应的日志文件加载至PID评估工具
- AXIS中有横滚/俯仰/YAW的速率项和PID项，选择您想要查看的轴项。
- 评审工具的数据分为飞行数据、时域图、频域图、阶跃响应、PID频谱图。
- 评审时，我们主要参考阶跃响应、时域图、频域图。
[!NOTE] 速率项的时域图中，仅有期望目标、实际值和输出图，比较纯净，可以比较直观的查看期望VS实际的响应。PID项具有完整的数据图，有误差、PID及FF数据。
认识图谱工具

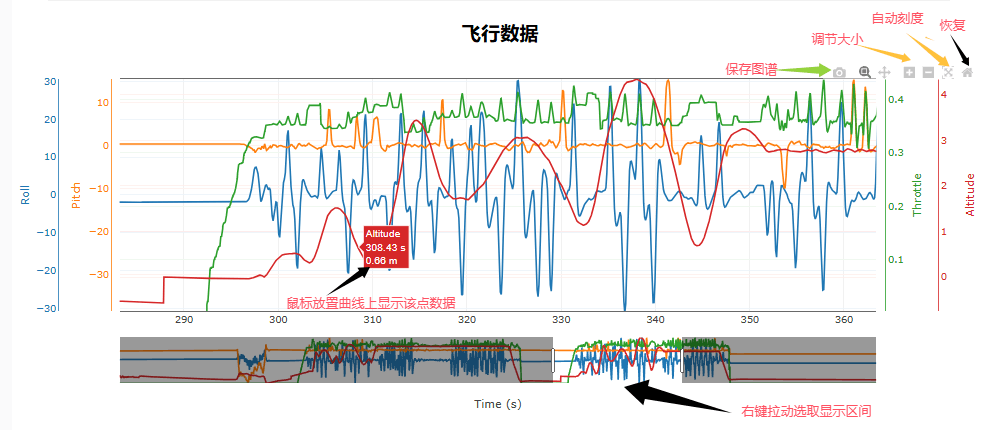

当您将鼠标放置在图谱中，将出现图谱工具，您可以使用工具保存图谱和调节刻度等；通过鼠标右键可以选取图谱显示的时间区间；通过自动刻度，可以调节到合适的刻度解决曲线显示溢出。
基于时域图评估

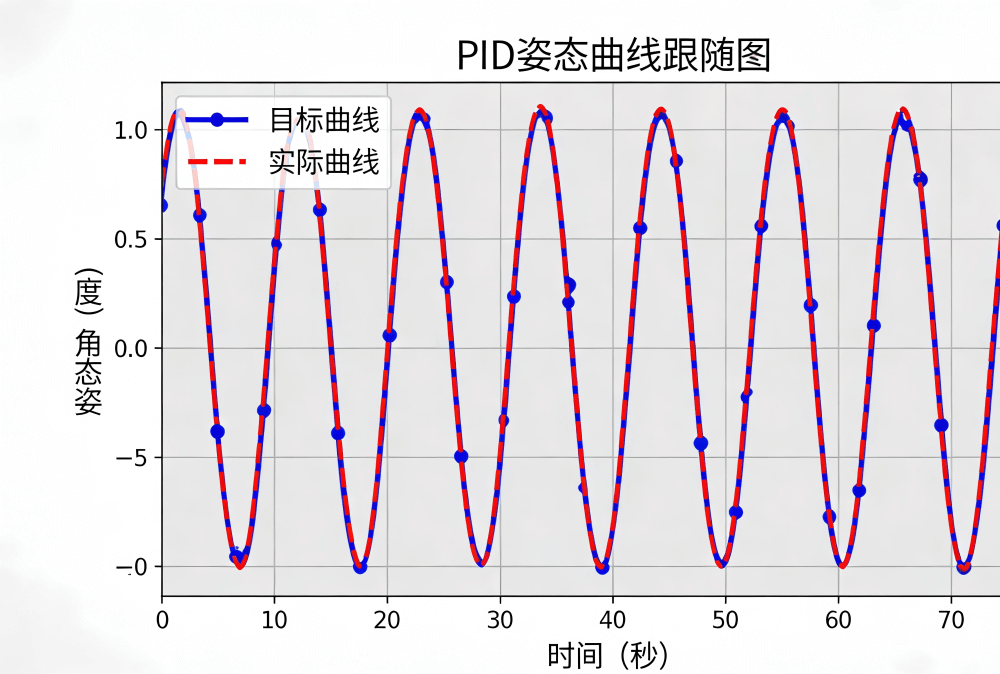

我们首先查看PID时域图；时域图显示了飞行器目标VS实际响应曲线；理想情况下，我们实际曲线应紧密跟随目标曲线。如下图所示：
- 两者跟随越紧密则意味着PID比例越好；但实际飞行时因为振动和外部因素，我们总是不可能实现理想的效果；但我们期望两者的贴合得越紧密越好。
[!TIP] 正确的分析方法是依序分析横滚/俯仰、航向；三个轴都要进行分析；其中我们需要确立正常的调整比例原则：航向的I值约为速率P的1/10；横滚/俯仰的I值趋向于P值（一般为等于P值)；分析办法一致，这里不单独指引。
基于阶跃响应图评估

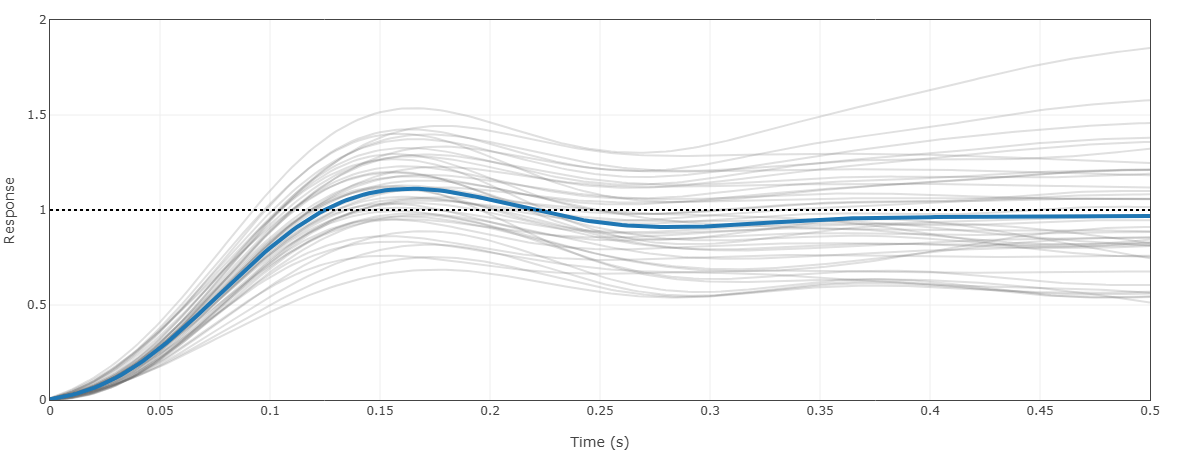

[!TIP] 上图蓝色曲线最终稳定在目标值 1.0 附近，稳态偏差极小，蓝色过冲在10%左右；说明该参数组的控制精度较好。这是一个动态响应快、稳态精度高、鲁棒性较好的状态。
阶跃响应：给系统一个 “突然、恒定” 的输入（阶跃信号），看系统输出随时间怎么变化，这个变化过程就是阶跃响应。 PID阶跃响应图可以显示飞行器的飞行姿态响应、曲线簇分布、动态特性、稳态表现 核心元素识别：
- 蓝色曲线：基准响应曲线（单组固定参数下的阶跃响应）；典型表现：在越短的时间内达到阶跃目标值，则代表响应越快；0.08~0.15s之间为优；越平稳说明姿态越稳定；整体低于1为P过小、稳态误差能力弱；峰值高于1，有过冲；弯曲则意味着存在振荡，需要增加阻尼D。
- 灰色曲线簇：蒙特卡洛仿真结果（多组参数 / 扰动下的响应集合），曲线越集中说明系统稳定性越高，PID的匹配度越好。
- 黑色虚线：阶跃目标值（1.0）（系统最终需收敛的稳态值）。
速率P过小在图谱中怎么表现？

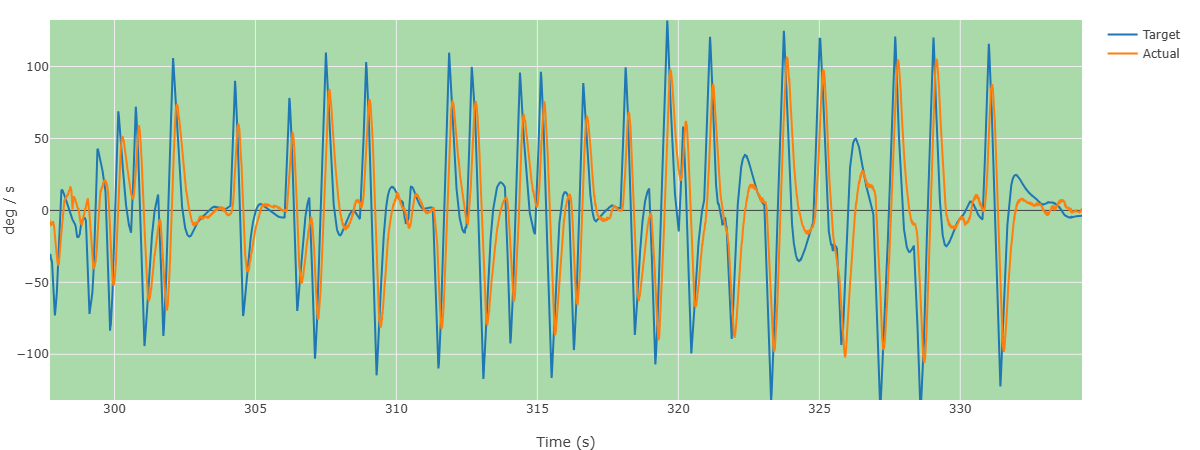

从时域图谱看:
目标姿态始终大于实际姿态，这说明P值过小，控制器的纠正力度太弱，无法快速跟上目标的姿态变化。
从阶跃响应图验证

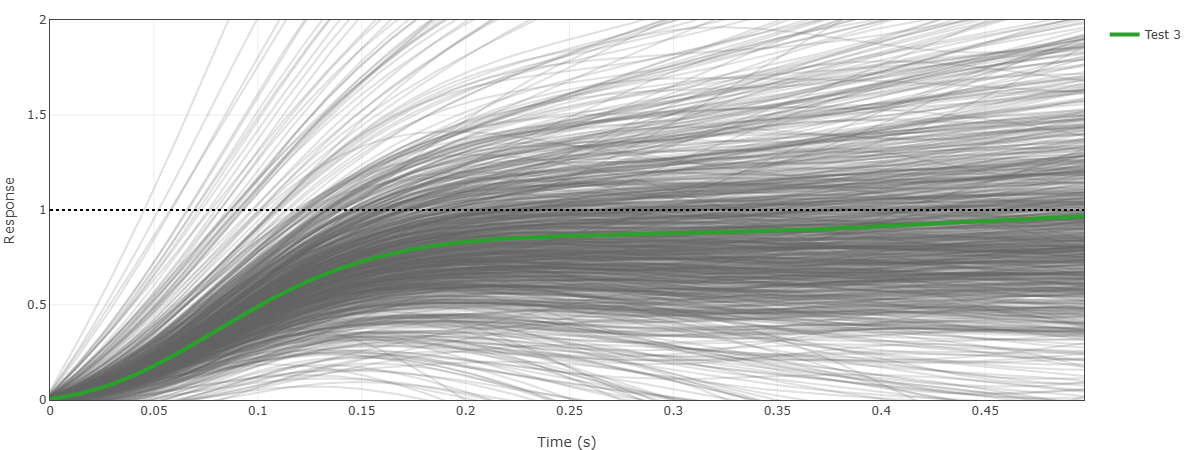

绿色的基准参考线始终未达到目标值1.0，随着时间缓慢接近于1.0目标，说明了系统对误差修正慢，响应度低，P值与I值存在过小的情况。较为合适的响应为在0.08~0.15s时间区间提升至目标响应曲线（黑色1.0直线）。
该图显示我们以50~60%的调整幅度增加P与I值（时间轴0.1s时的响应幅值约为0.5，说明P值低了50%）；
我们在频域图查看当前飞行器使用的P与I值为0.07；我们根据阶跃响应图可以预估该飞行器该轴的P与I值约为0.14。
- 我们以相同的分析方法分析另外两个轴，然后将预估值修改后，再次飞行记录日志进行分析。
速率P过高或D值过低在图谱中怎么表现？

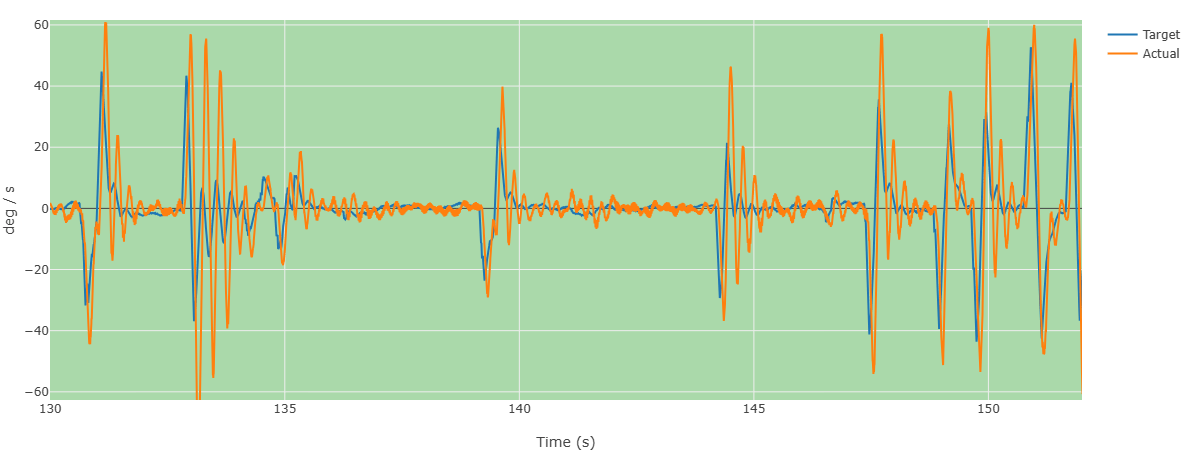

从时域图谱看:
- 姿态角度上，实际曲线在0轴附近振动，这说明P值相对于D值过大，控制器的纠正力度太强，产生了0轴时的振动。需要降低P值。

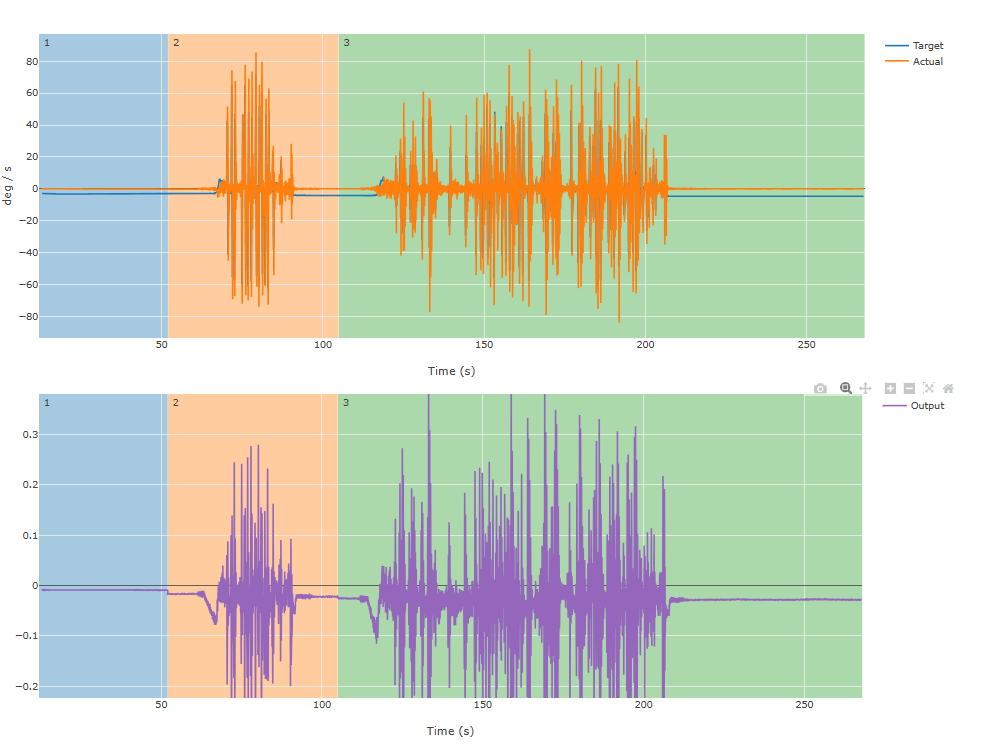

- 输出与实际姿态出现同周期振荡，这说明P值相对于D值过大，产生了过激振荡。
从阶跃响应图验证

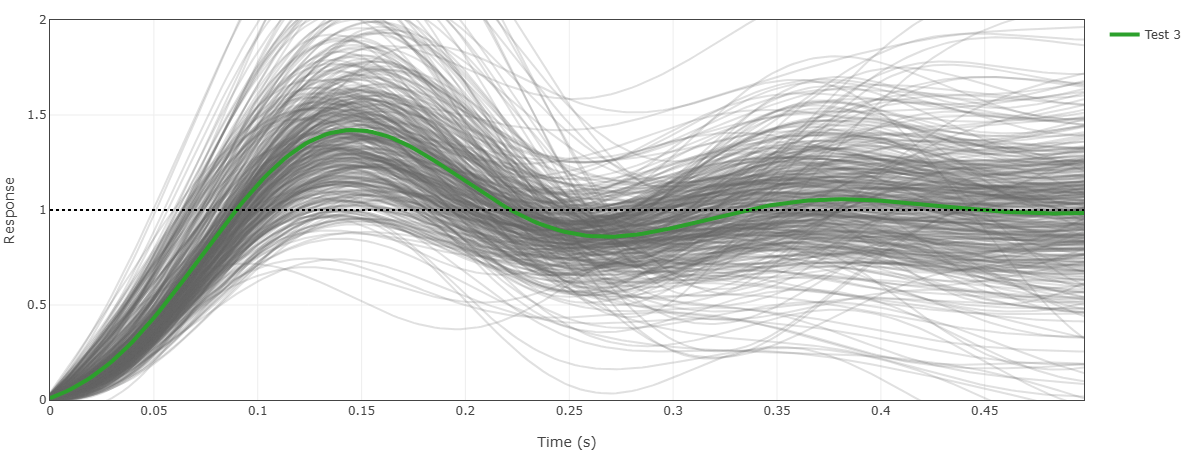

从阶跃响应图可见，绿色基准参考线越过目标值1.0到达1.4左右，在0.25s左右触底；说明飞行响应存在过冲振荡；且灰色曲线簇较为发散，说明PID响应稳定性较差；从图中可知该飞行超调量较大（峰值在1.4左右，超调约40%）。
该飞行日志显示超调量大（峰值约 1.4，超调约 40%），可以减小40%的P增益或增加D增益。
注意事项
- 轴间串扰会影响调参分析的准确性；对于对称布局的飞行器，可以锁定横滚与俯仰，达到稳定效果后再进行精细调整。
- 日志分析主要定位调参的方向和预估值；需要多次反复飞行验证才能获得较好的效果。
- 为了更好的抗风和带载性能，带有一定的超调量较为理想（约10%）。
- PID评估工具尚待完善中，有一些BUG，可作为参考。
